Valve supapa compresor de aer piston

Valva supapa pentru piston compresor de aer LK2, placa cu lamele, compatibil PFT / Mixer / Maltech / Powermix

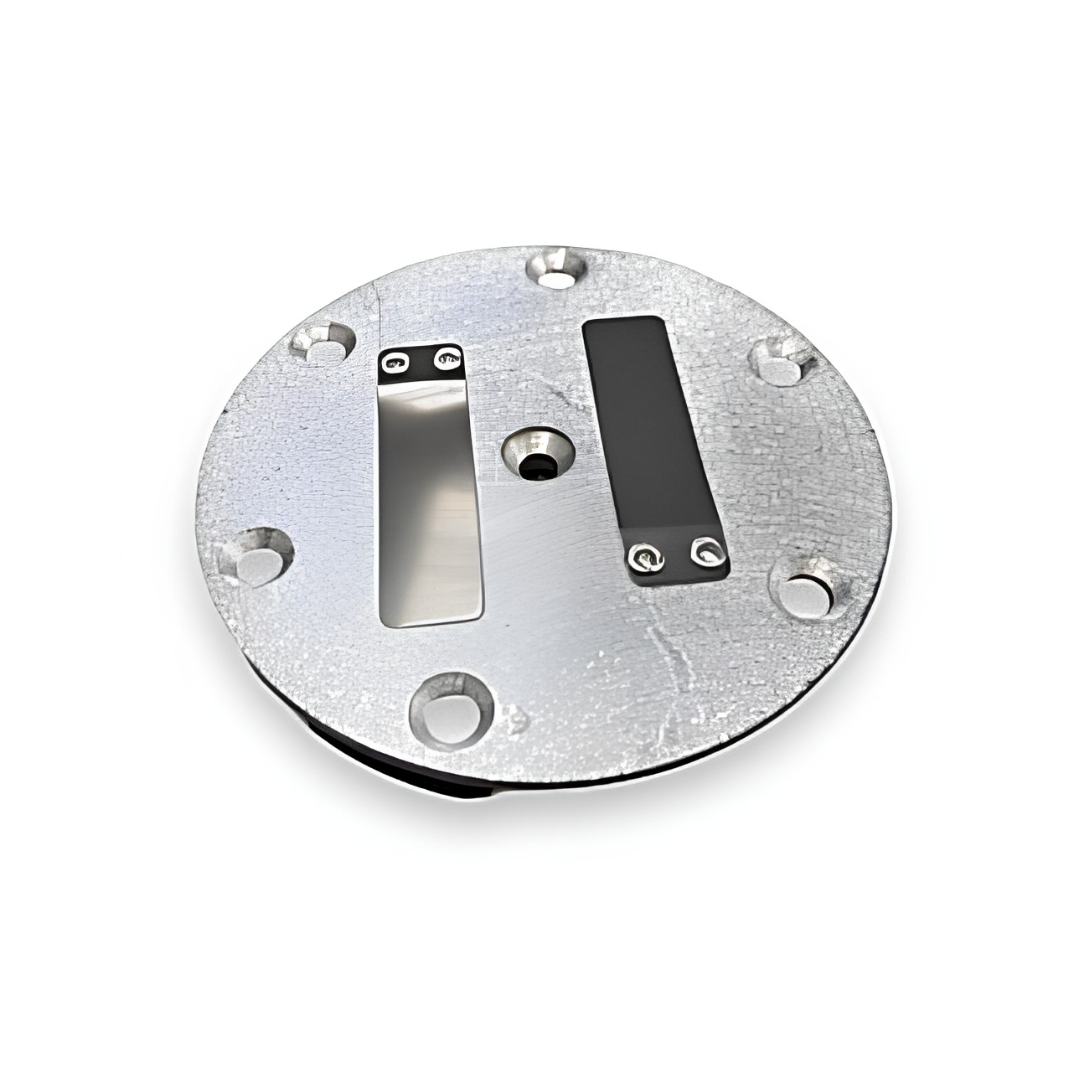

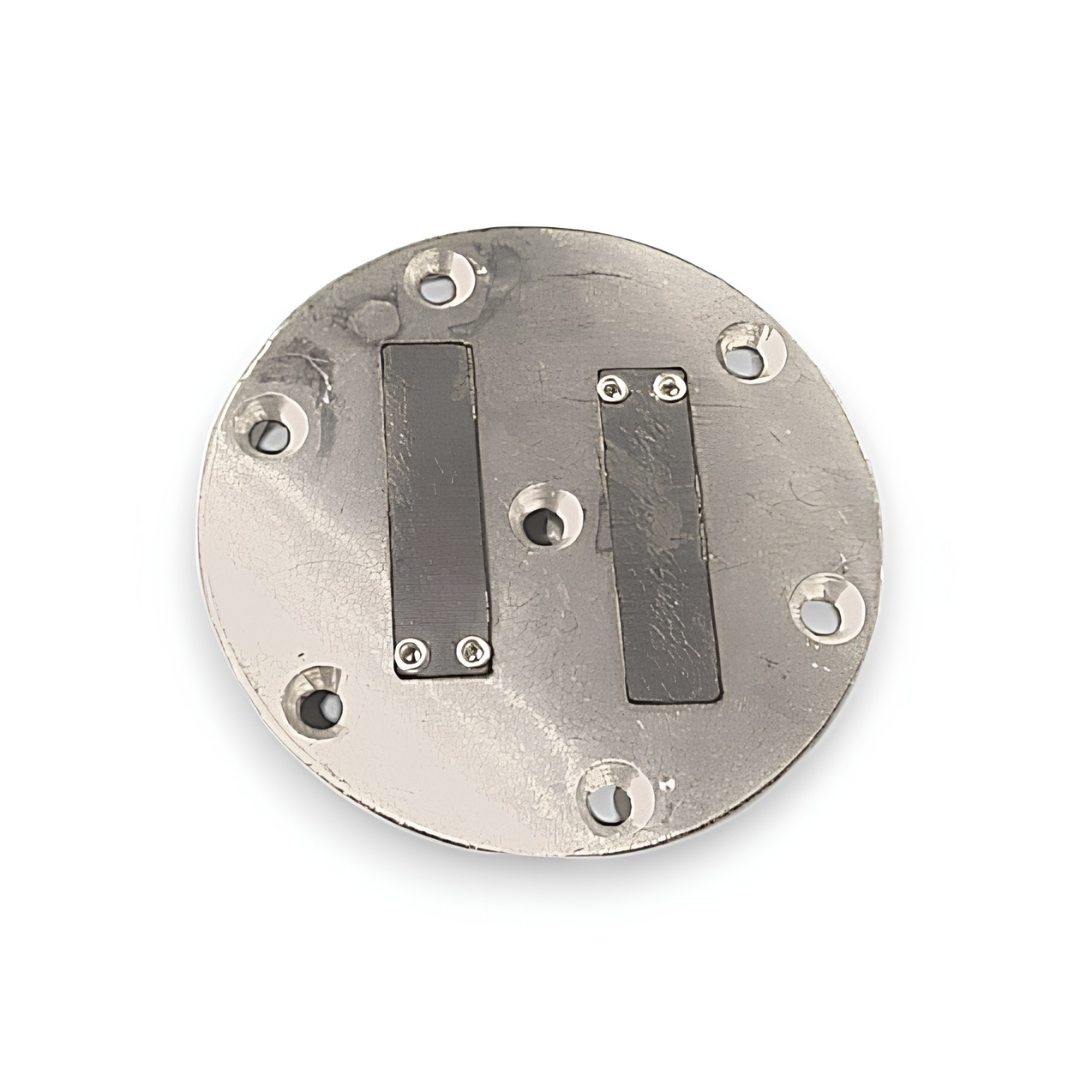

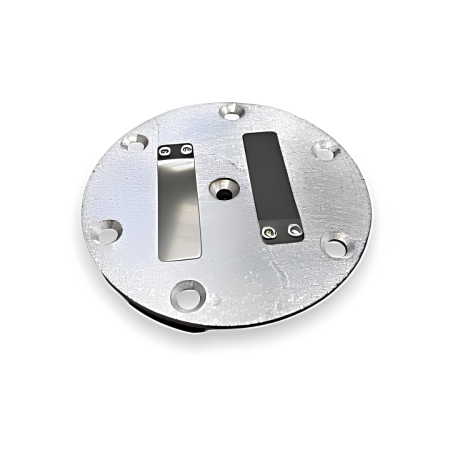

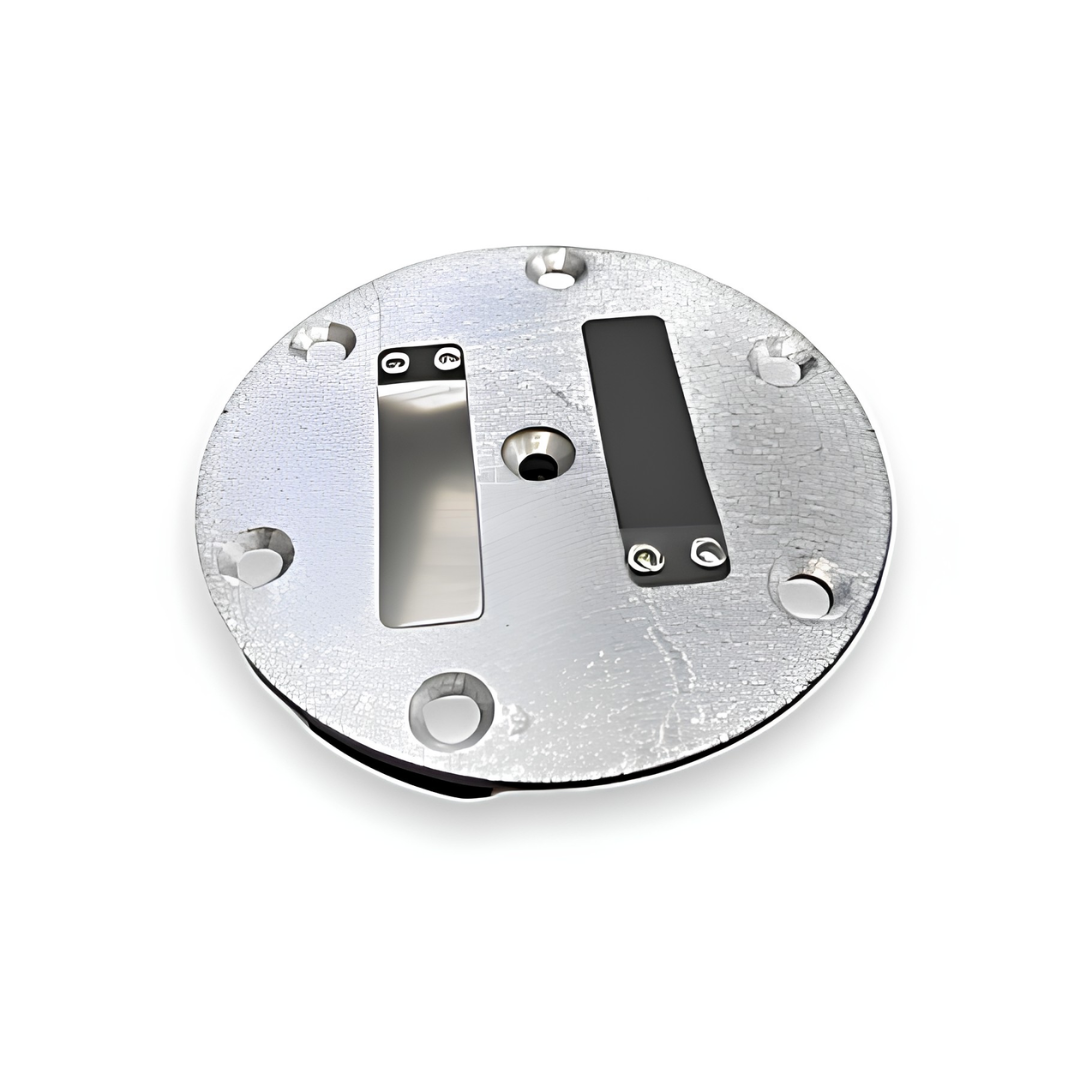

Constructia consta intr-o placa metalica rotunda cu 6 orificii de fixare pe perimetru si doua lamele de supapa centrale (reed valves) - lamele subtiri din otel arc fixate la un capat care se ridica si se inchid la fiecare ciclu al pistonului. Cand pistonul coboara in cilindru (faza de admisie), lamela de admisie se ridica si lasa aerul sa intre din colectorul de admisie; cand pistonul urca (faza de compresie si evacuare), lamela de admisie se inchide etans, iar lamela de evacuare se ridica si elibereaza aerul comprimat catre furtunul de iesire. Aceasta succesiune se repeta de cateva sute de ori pe minut, iar lamele sunt supuse la oboseala mecanica continua - cauza frecventa de defectare in exploatare prelungita.

Echipare standard:

• Placa supapa cu lamele montate, gata pentru asamblare
• 6 orificii perimetrale pentru suruburi de fixare
• 2 lamele dreptunghiulare fixate cu suruburi mici in centru
• Orificii centrale sub lamele pentru trecerea aerului

Suruburile de fixare a placii pe pistonul compresorului (de obicei M5 sau M6, recuperate de pe placa veche sau achizitionate separat), garniturile dintre placa si capacul supapelor (uneori incluse, alteori vandute separat), cleia de etansare termica (silicon de inalta temperatura cu rezistenta la peste 200°C) si trusa de service pentru compresor (cleste, surubelnite, cheie dinamometrica pentru strangerea suruburilor la cuplul prescris de producator) se achizitioneaza separat. Pentru o reparatie completa, recomandam achizitia simultana a capacului supapelor (in caz ca cel vechi are fisuri sau deformari) si a setului de filtre de schimb pentru admisie - aceste piese se uzeaza in mod corelat si o reparatie completa extinde semnificativ durata de viata a compresorului.

Nota: inainte de comanda, verificati intotdeauna compatibilitatea exacta cu compresorul existent prin compararea geometriei placii (diametrul, distanta intre orificii, dimensiunea si pozitia lamelor) - desi gama LK2 este o referinta standard, exista variante minore intre serii de productie. Inlocuirea trebuie facuta de un mecanic cu experienta in compresoare - montajul cu lamele orientate gresit (de exemplu lamela de admisie pe pozitia de evacuare) face compresorul nefunctional. Strangerea suruburilor de fixare a placii trebuie facuta in cruce, in mai multe trepte, cu cheia dinamometrica la cuplul prescris de producator (tipic 6-10 Nm pentru suruburi M5) - strangerea peste cuplu deformeaza placa si compromite etansarea, iar strangerea sub cuplu produce slabire la vibratii. Garnitura intre placa si capacul supapelor trebuie inlocuita obligatoriu cu una noua - reutilizarea garniturii vechi produce scapari de aer si reduce randamentul. Dupa montaj, primele 15-30 minute de functionare trebuie verificate atent pentru scapari de aer (cu apa cu sapun aplicata in jurul imbinarii) si pentru zgomot anormal. Lamele supapei sunt elemente foarte sensibile - nu indoiti, nu pliati si nu loviti placa in timpul montajului. Pentru aplicatii cu praf abundent (santiere de demolari, fabrici de prefabricate), schimbul regulat al filtrelor de aer la admisie protejeaza placa supapa - praful care patrunde in compresor zgaraie lamele si reduce drastic durata de viata. Daca dupa inlocuire problema (debit redus, vibratii) persista, verificati starea pistoanelor, a inelelor de piston si a peretilor cilindrilor - in unele cazuri, supapele sunt doar un simptom al unei probleme mai grave in mecanismul de baza al compresorului.
