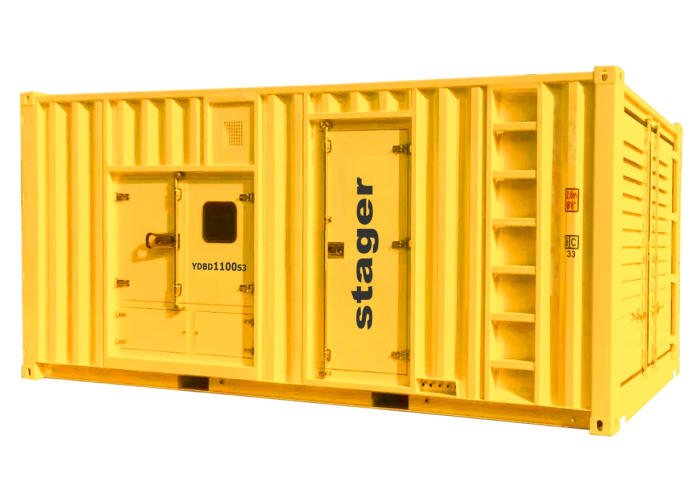

Stager YDBD1100S3 Generator insonorizat diesel trifazat 1100kVA, 1443A, 1500rpm

Stager YDBD1100S3 Generator insonorizat diesel trifazat 1100kVA, 1443A, 1500rpm. Alternator Y634E, grad de protectie IP23, clasa de izolatie H. Filtru de aer uscat, filtru de combustibil, filtru ulei.

Afisaj LCD mare ce permite vizionarea facila a informatiilor, rezolutie 480 x 272 pixeli. Portul de comunicatie RS485 permite 3 functii de la distanta prin protocolul MODBUS. Functie de control si protectie: pornirea/oprirea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectie.

Specificatii tehnice

• Putere nominala: 1000 kVA / 800 kW
• Putere maxima: 1100 kVA / 880 kW
• Tensiune nominala: 230/400 V
• Frecventa: 50 Hz
• Curent nominal: 1443 A
• Factor de putere (cos ): 0.8
• Capacitate rezervor combustibil: 1600 L
• Autonomie @ 100% sarcina: 7.5 ore
• Nivel de zgomot @7m: 86 dB
• Grad de protectie: IP23
• Dimeniuni (LxWxH): 6058 x2438x2896 mm
• Greutate neta: 13500 kg
• Panoul de control: SMARTGEN HGM 9320 ALTERNATOR
• Model alternator: Y634E
• Tip cablare: Conexiune in stea, trifazat 4 fire
• Eficienta: 94.3%
• Excitatie: Auto-excitatie
• TIF (factorul de influenta telefonica): < 50
• THF (distorsiuni datorate armonicilor): < 2%
• Clasa de izolatie: H
• Numar rulmenti: 1
• Numar poli: 4
• Regulator tensiune: AVR
• Altitudine: 1000 m
• Supraturatie (min-1): 20% MOTOR
• Model motor: 12M26D968E200
• Tip motor: Motor diesel, 4-timpi, 12 cilindri in V, racire cu apa
• Putere nominala @1500rpm: 880 kW
• Alezaj x Cursa: 150x150 mm
• Capacitate cilindrica: 31.8 L
• Rata de compresie: 15.7:1
• Tip regulator: Electronic SISTEM ADMISIE
• Tip aspiratie: Turbo suflanta cuu aftercooler
• Rezistenta max. la admisie: 6.5 kPa
• Debit aer: 69 m3/min SISTEM EVACUARE
• Temperatura gazelor evacuate (dupa Turbo): 550 C
• Debit gaze evacuate: 210 m3/min
• Contrapresiune max. evacuare: 7.5 kPa SISTEM DE UNGERE
• Capacitate baie de ulei: 160 L
• Tip ulei: CF
• Consum ulei: 0.05 L/h
• Avertizare presiune scazuta ulei: 200 kPa SISTEM RACIRE
• Capacitate lichid racire pentru motor: 83 L
• Capacitate lichid racire (cu radiator): 217 L
• Temperatura max. avertizare lichid racire: 100 C
• Temperatura max. a radiatorului: 103 C SISTEM COMBUSTIBIL
• Tip injectie: Injectie directa
• Consum combustibil (50%): 120 L/h
• Capacitate electromotor: 10 kW
• Tensiune pornire: 24 V
• Capacitate acumulator: 2x200 Ah PANOU DE CONTROL
• Tensiune de alimentare: 8 ~ 35 Vcc
• Consum energie: < 4W (Mod standby: <= 2W)
• Temperatura de functionare: (-25 ~ +70) C
• Frecventa alternator: 50 / 60 Hz
• Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W Interval intrare tensiune alternator
• 3P4W (trifazat 4 fire): 15Vca - 360Vca (ph-N)
• 3P3W (trifazat 3 fire): 30Vca - 620Vca (ph-ph)
• 1P2W (monofazat 2 fire): 15Vca - 360Vca (ph-N)
• 2P3W (bifazat 3 fire): 15Vca - 360Vca (ph-N)
• Tensiunea senzorului de turatie: 1.0 V - 24.0 V (RMS)
• Frecventa senzorului de turatie: 10000 Hz (max.)
• Releu iesire pornire: 16A 28Vcc la iesirea sursei
• Releu iesire combustibil: 16A 28Vcc la iesirea sursei
• Relee de iesire programabile: 6 (7A 28Vcc la iesirea sursei; 7A 250Vca iesire fara tensiune)
• AMF: DA
• Detectare & Afisare kW/A: DA
• Interfata programabila: USB / RS485
• Port CANBUS: DA
• Intretinere: DA
• Jurnal inregistrari: DA
• Functie de pornire in caz de urgenta: DA
