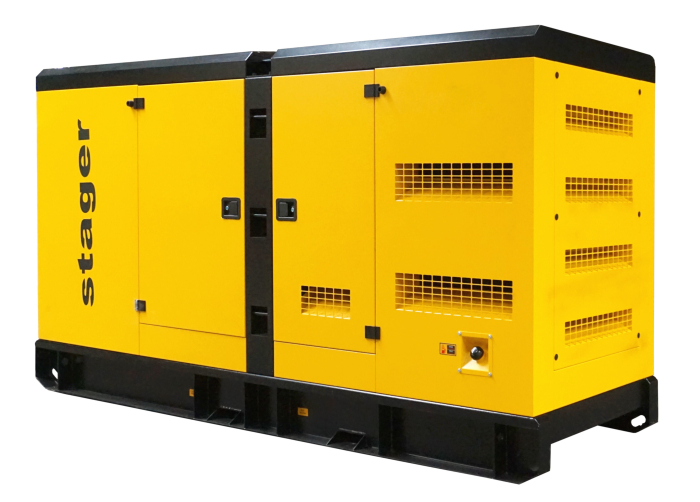

Stager YDSD206S3 Generator insonorizat 206kVA, 271A, 1500rpm, trifazat, diesel

Stager YDSD206S3 Generator insonorizat 206kVA, 271A, 1500rpm, trifazat, diesel. Alternator Y274HS, grad de protectie IP23, clasa de izolatie H. Filtru de aer uscat, filtru de combustibil, filtru ulei.

Afisaj LCD ce permite vizionarea facila a informatiilor, rezolutie 132 x 64 pixeli. Functie de control si protectie: pornirea/oprirea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectie. Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator.

Specificatii tehnice

• Putere nominala: 188 kVA / 150 kW
• Putere maxima: 206 kVA / 165 kW
• Tensiune nominala: 230/400 V
• Frecventa: 50 Hz
• Curent nominal: 271.4 A
• Factor de putere (cos ): 0.8
• Capacitate rezervor combustibil: 370 L
• Autonomie @ 100% sarcina: 9 ore
• Nivel de zgomot @7m: 74 dB
• Grad de protectie: IP23
• Tip structura: Silent
• Dimeniuni (LxWxH): 3250*1100*1750 mm
• Greutate neta: 2550 kg
• Panoul de control: SMARTGEN HGM 4020 ELECTRICE
• Clasa de: G2
• Abatere reziduala a frecventei fst: <= 5%
• Banda de frecventa stare constanta f: <= 1.5%
• Reglare tensiune, stare constanta: <= +/-2.5%
• Fluctuatii ale frecventei (Crestere brusca) f+dyn: <= -10%
• Fluctuatii ale frecventei (Scadere brusca) f-dyn: <= +12%
• Timp revenire frecventa tf: <= 5 s
• Fluctuatii de tensiune (Crestere brusca) U+dyn: <= -20%
• Fluctuatii de tensiune (Scadere brusca) U-dyn: <= +25%
• Timp stabilizare tensiune tU: <= 6 s ALTERNATOR
• Model alternator: Y274HS
• Tip cablare: Conexiune in stea
• Eficienta: 93.30%
• Excitatie: Auto-excitatie
• TIF (factorul de influenta telefonica): < 50
• THF (distorsiuni datorate armonicilor): < 2%
• Clasa de izolatie: H
• Numar rulmenti: 1
• Faza / Poli: 3
• Reglare tensiune: Stare constanta: <=+/-1%, Stare instantanee: 3%
• Altitudine: 1000 m
• Supraturatie (min-1): 20.00% MOTOR
• Model motor: SDEC 6HTAA6.5-G23
• Tip motor: Diesel, 4-timpi, 6 cilindri in linie, racire cu apa
• Putere nominala @1500rpm: 168 kW
• Alezaj x Cursa: 105x124 mm
• Capacitate cilindrica: 6.5 L
• Rata de compresie: 16:1
• Tip regulator: Electronic SISTEM ADMISIE
• Tip aspiratie: Intercooler
• Rezistenta max. la admisie: 6 kPa
• Debit aer: 11.9 m3/min SISTEM EVACUARE
• Temperatura gazelor evacuate (dupa Turbo): 600 C
• Debit gaze evacuate: 28.1 m3/min
• Contrapresiune max. evacuare: 8 kPa SISTEM DE UNGERE
• Capacitate baie de ulei: 17.5 L
• Tip ulei: PRO 10W-30
• Consum ulei (ca % din consum combustibil): 0.90%
• Avertizare presiune scazuta ulei: 98 kPa SISTEM RACIRE
• Capacitate lichid racire pentru motor: 9.6 L
• Capacitate lichid racire (cu radiator): 42 L
• Temperatura max. avertizare lichid racire: 99 C
• Temperatura max. a radiatorului: 50 C SISTEM COMBUSTIBIL
• Tip injectie: directa
• Consum combustibil (50%): 20.5 L/h
• Capacitate electromotor: 6 kW
• Tensiune pornire: 24 V
• Capacitate acumulator: 2x80 Ah PANOU DE CONTROL
• Tensiune de alimentare: 8 ~ 35 Vcc
• Consum energie: < 3W (Mod standby: <= 2W)
• Temperatura de functionare: (-25 ~ +70) C
• Frecventa alternator: 50 / 60 Hz
• Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W Interval intrare tensiune alternator
• 3P4W (trifazat 4 fire): 15Vca - 360Vca (ph-N)
• 3P3W (trifazat 3 fire): 30Vca - 620Vca (ph-ph)
• 1P2W (monofazat 2 fire): 15Vca - 360Vca (ph-N)
• 2P3W (bifazat 3 fire): 15Vca - 360Vca (ph-N)
• Tensiunea senzorului de turatie: 1.0 V - 24.0 V (RMS)
• Frecventa senzorului de turatie: 10000 Hz (max.)
• Releu iesire pornire: 5A 28Vcc la iesirea sursei
• Releu iesire combustibil: 5A 28Vcc la iesirea sursei
• Relee de iesire programabile: 4 (1A 28Vcc la iesirea sursei)
• AMF: DA
• Detectare & Afisare kW/A: DA
• Interfata programabila: USB
• Port CANBUS: DA
• Intretinere: DA
• Jurnal inregistrari: DA
• Functie de pornire in caz de urgenta: DA
