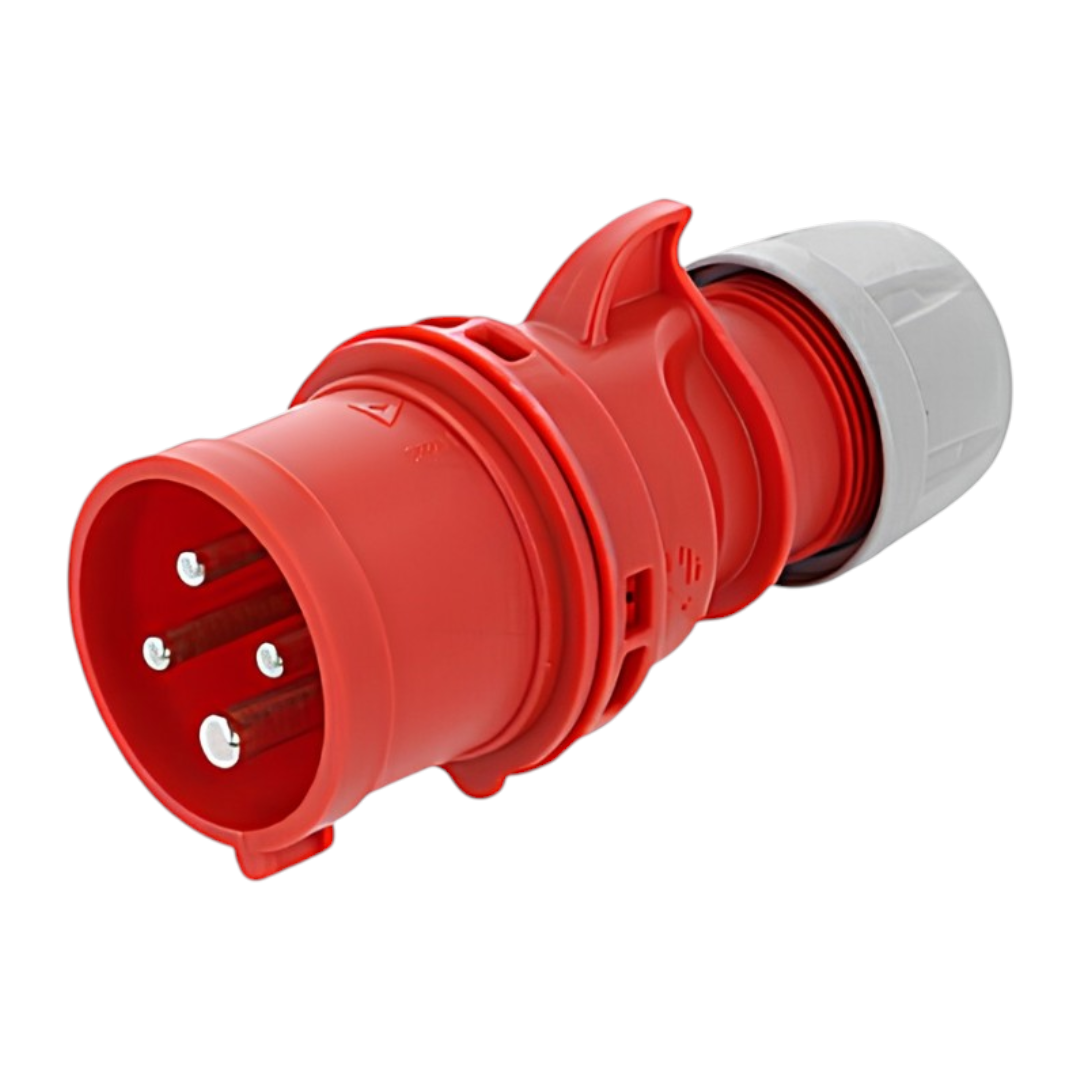

Stecher trifazic cu 4 pini

Stecher trifazic 4 pini PCE, 16 A, 400 V AC, IEC 60309, IP44

Configuratia 3P+PE (3 faze + impamantare) acopera schema standard de alimentare a motoarelor trifazice fara nul, suficienta pentru majoritatea utilajelor de constructii. Constructia conform standardului IEC 60309 si clasa de protectie IP44 asigura functionarea in mediul de santier cu praf, stropi de apa si mortar.

Producator PCE. Polarizarea la pozitia 6H standardizeaza orientarea fazelor in raport cu impamantarea, eliminand erorile de conectare.

Echipare standard

• Stecher PCE asamblat cu carcasa, garnitura si presetupa

Cablul electric si suruburile suplimentare se achizitioneaza separat.

Nota: verificati schema de alimentare a utilajului (3P+PE, fara nul) inainte de comanda - pentru utilaje cu 5 pini (3P+N+PE) folositi varianta cu 5 pini, nu acest model. Curentul nominal de 16 A acopera motoarele de pana la aproximativ 7,5 kW - pentru utilaje cu putere mai mare folositi stechere de 32 A sau mai mult. Sectiunea cablului trebuie sa corespunda atat stecherului (1-2,5 mm²) cat si curentului motorului si lungimii prelungitorului - cabluri subdimensionate produc caderi de tensiune si avarii ale motorului. Diametrul exterior al cablului trebuie sa se incadreze in domeniul 6-15 mm pentru fixarea ferma in presetupa si etansare IP44. Montajul si conectarea se fac exclusiv de electrician autorizat. Respectati schema de conexiuni - inversarea fazelor schimba sensul de rotatie al motorului, iar inversarea unei faze cu impamantarea produce scurtcircuit si declansarea protectiei diferentiale. Strangeti ferm clemele cu surub si verificati continuitatea fiecarui pin cu multimetrul inainte de prima conectare. Verificati periodic strangerea presetupei si starea garniturilor - relaxarea conexiunilor sau pierderea etansarii produc patrunderea umiditatii si scurtcircuite.
